    Budowa płyty CD

    Śledzenie ścieżki.

    5. Śledzenie ścieżki.

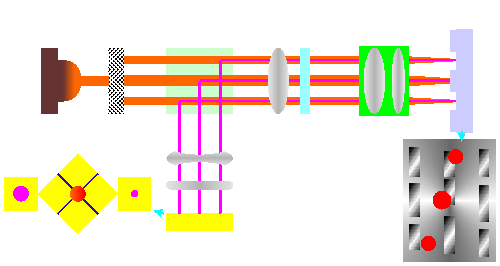

    Laser podczas odczytu musi bezbłędnie śledzić ścieżkę z danymi. Przy płytach winylowych nie stanowiło to problemu - igła gramofonowa była prowadzona przez wytłoczony rowek. W przypadku płyty kompaktowej nie ma mowy o jakimś "mechanicznym" trzymaniu się ścieżki. Prawidłowe prowadzenie zapewniają promienie prowadzone po powierzchni (land) płyty po obu stronach ścieżki i sensory diodowe, na których odwzorowywany jest obraz "sytuacji". Odwrotnie niż przy odczycie tutaj następuje wygaszenie światła na wypukłościach (pit). Jeśli głowica "zsuwa" się ze ścieżki do jednej z diod detekcyjnych dociera mniej światła (bo promień kontrolny zahacza już o wypukłości, na których jest wygaszany) powodując uruchomienie mechanizmu korygującego.
